Век трајања НБР, ЕПДМ, ХНБР и ФКМ О-прстенова
Садржај
- Увод: Зашто је битан радни век О-прстена
- Како О-Прстенови заптиве-и зашто на крају покваре
- Температурне границе и ниски{0}}механизми квара на температури
- Формулација материјала и густина унакрсних веза
- Коришћење Аррхениус методе за предвиђање животног века О-прстена
- Утицај-величине пресека и степена компресије
- Утицај заптивног зазора (екструзиони јаз)
- Утицај медија: ваздух, вода, нафта, хемикалије
- Резиме поређења за НБР, ЕПДМ, ХНБР и ФКМ
- Практичне препоруке за дизајн за дужи век заптивке
- Честа питања о радном веку О-прстена
- Позив на акцију: Партнерство са поузданим кинеским произвођачем о{0}}прстенова
О-прстеновису једна од најједноставнијих, али најчешће коришћених компоненти за заптивање у савременом инжењерингу-од система за пречишћавање воде и аутомобилских мотора до машина за храну, пумпи, компресора и хидрауличне опреме. Њихов-дугорочни учинак има директан утицај на:
- поузданост машине
- интервали одржавања
- сигурност
- ефикасност система
- животни оперативни трошкови
Упркос важности,техничка литература ретко пружа практичну{0}}процену радног века О{1}}опрстена засновану на подацима. Овај чланак попуњава ту празнину објашњавајући:
- како О-прстенови отказују
- како температура, скуп компресије, медији и геометрија утичу на животни век
- како користити Аррхениусов модел старења за процену стварног радног века
- разлике у животном веку између НБР, ЕПДМ, ХНБР и ФКМ О{0}}прстенова
Ови налази су засновани на дугорочним-експериментима који користе дефинисане граничне услове тако да купци, инжењери и ОЕМ-и могу да направе тачна предвиђања током трајања.
Да бисмо разумели колико дуго О-прстен траје, морамо да разумемокако заптива.
О{0}}прстен затвара два кључна механизма:
(1). Контактна заптивка (почетна компресија)
Када се инсталира, О-прстен се деформише и притиска на жлеб и површине које се спајају.
Овај контакт стварапочетна сила заптивања.
(2). Енергизација притиска
Како притисак у систему расте, О-прстен се даље деформише, стварајућидодатна сила заптивања.
Ово чини О-прстенове способним за заптивањевеома високим притисцима-често изнад 100 бара.
Када О-прстен поквари?
До цурења долази кадабилоових ефеката заптивања нестаје:
А. Губитак еластичности (компресиони сет)
Временом гума губи способност да се одбије.
Ако О-прстен више не притиска заптивне површине, почиње цурење.
Б. Губитак контакта (скупљање или хлађење)
На ниским температурама гума се скупља.
Ако контракција премашује способност О-прстена да одржи контакт → цурење.
Ц. Деградација материјала (старење)
Високе температуре, кисеоник, адитиви за уље или хемикалије узрокују:
- сечење ланца
- секундарно умрежавање
- каљење
- пуцање
- крхкост
Ово старење јенеповратан, за разлику од реверзибилног скупљања на ниским{0}}температурама.
Способност заптивања{0}при ниским температурама контролише:
- температура преласка стакла (Тг)
- ТР-10 вредност (температура при повлачењу од 10%)
- компресија подешена на ниску температуру
- контактни притисак
Испод Тг гума постаје крута.
Испод ТР-10, заптивање постаје непоуздано.
Пример цурења при ниској-температури (тестни притисак од 1 бар)
| Материјал | Дизајнирана температура (степен) | Температура цурења (±2 степена) |
|---|---|---|
| ФКМ1 | –21 | –35 |
| ФКМ2 | –7 | –20 |
| ФКМ3 | –27 | –31 |
| ФКМ5 | –33 | –44 |
| ФКМ7 | –33 | –41 |
| ФКМ8 | –33 | –41 |
| ЕПДМ | –47 | –61 |
| ВМК | –45 | –63 |
ЕПДМ и ВМК раде најбоље на ниским температурама, докФКМ увелико варира у зависности од формулације.
Границе високе{0}}притиске ниске{1}}температуре (тест од 100 бара)
| Материјал | ТР-10 (степен) | Најнижа температура заптивања (100 бара) |
|---|---|---|
| ХНБР | –36 | –41 |
| ФКМ{0}}ЛТ | –31 | –31 |
| ФКМ{0}}УЛТ | –40 | –41 |
Виши притисак побољшава заптивање на ниским{0}температурамајер енергизација притиска компензује крутост.

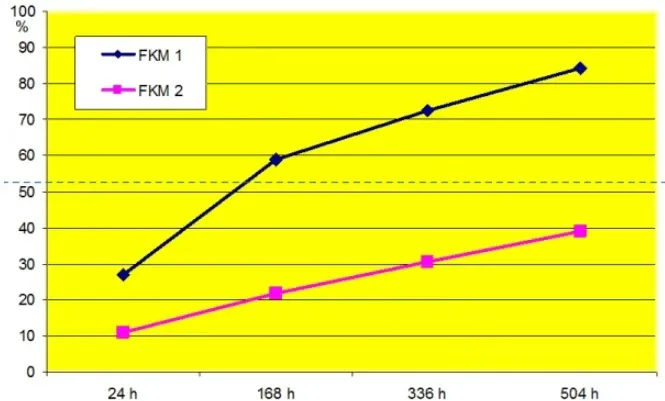

Два О-прстена направљена од „истог полимера“ могу да се понашају потпуно другачије.
Зашто?
Јер животни век у великој мери зависи од:
- систем очвршћавања (пероксид, сумпор, метални оксиди)
- густина унакрсних веза
- врста пунила и оптерећење
- молекулска тежина полимера
- стабилизатори и антиоксиданси
Кључни принцип
„Меки“ О-прстен са одличним почетним својствима може да стари драстично брже од правилно умреженог једињења.
Лоше осушени материјал пати од:
- бржи сет компресије
- бржи губитак еластичности
- краћи век трајања
- већи ризик од термичке деградације
Старење еластомера на повишеној температури је ахемијска реакција.
Стога следиАррениусова скала, где се брзина реакције удвостручује отприлике сваких 10 степени повећања.
Арренијусова једначина вам омогућава да процените животни век на стварној радној температури на основу краћих{0}тестова на високим температурама.
Пример (НБР): Множиоци трајања из дуготрајног-тестирања
| Пад температуре (степен) | Конзервативни фактор животног века | Оптимистички фактор животног века |
|---|---|---|
| 200 → 190 | 1.41 | 1.50 |
| 150 → 140 | 1.57 | 1.71 |
| 120 → 110 | 1.69 | 1.87 |
| 100 → 90 | 1.79 | 2.00 |
| 90 → 80 | 1.85 | 2.08 |
| 70 → 60 | 2.00 | 2.28 |
| 200 → 150 | 7.19 | 10.47 |
| 150 → 100 | 12.21 | 19.66 |
| 100 → 50 | 26.41 | 49.44 |
Ово омогућава да се предвиди да ли ће О-прстен трајати:
- 1 година
- 3 године
- 10 година
- или чак 20+ година
под специфичним термичким и еколошким условима.
Тхепопречни пресек (ЦС)О-прстена снажно утиче на понашање старења.
Мали попречни{0}} пресеци (1,5–1,78 мм)
- веома висок однос површине-и-запремине
- кисеоник брже продире
- знатно брже старење на високим температурама
- скуп компресије се брзо повећава
Large Cross-Sections (>3,53 мм)
- пенетрација кисеоника је ограничена
- старење се успорава
- животни век се повећава
Препоручене стопе компресије
| Попречни-пресек (мм) | Препоручена компресија |
|---|---|
| 1,78 мм | ~25% |
| 3,00–4,00 мм | 20–22% |
| 6,99 мм | 15–20% |
Под-компресија → цурење
Преко{0}}компресија → убрзано старење
Већи екструзиони зазор се повећава:
- локални стрес
- компресијски сет
- пузање материјала
- ризик од истискивања под притиском
Стога се животни век драстично смањује са повећањем јаза.
Опште правило:
Што је већи размак, то је краћи век трајања О-прстена.
Доживотни примери (НБР & ФКМ)
(Концептуални опис је сачуван{0}}стварни графикони су изостављени.)
- Узак зазор подржава дуг живот.
- Широк размак скраћује век трајања за 30–70%.
Медији имају велики утицај на старење.
Ваздух / кисеоник
- јака оксидациона средина
- убрзава старење
- посебно штетно изнад 100 степени
Вода
- заштитни за ЕПДМ
- штетно за ФКМ на високој температури
уље
- често продужава животни век НБР
- испира кисеоник
- смањује брзину оксидације
Пример: ЕПДМ у ваздуху наспрам воде
| Испитни услови (125 степени) | Ваздух (%) ЦС | Вода (%) ЦС |
|---|---|---|
| 24h | 4.6 | - |
| 1008h | 31.1 | 24.7 |
| 2016h | 47.5 | 26.2 |
| 3024h | 63.8 | 31.6 |
ЕПДМ траје много дуже у води него на ваздуху.
Пример: ЕПДМ у односу на ФКМ на 150 степени
| Материјал | Средње | Скуп компресије (%) |
|---|---|---|
| ЕПДМ70 | Ваздух | 62.8 |
| ЕПДМ70 | Вода | 24.0 |
| ФКМ70 | Ваздух | 14.7 |
| ФКМ70 | Вода | 94.4 |
ФКМ се одлично понаша на ваздуху, али веома брзо стари у врућој води.
Због тога се ФКМ НЕ препоручује за дуготрајно{0}}заптивање врућом-водом.
| Материјал | Отпорност на температуру | Старење у ваздуху | Старење у води | Отпорност на хемикалије | Типично животно понашање |
|---|---|---|---|---|---|
| НБР | –30 до +100 степени | Средње | Добро у уљу | Добар у уљима, сиромашан озоном | Избалансиран, економичан |
| ЕПДМ | –50 до +150 степени | Средње{0}}лоше | Одлично | Одлично за воду/пару | Најбоље за водоводне системе |
| ХНБР | –40 до +150 степени | Добро | Добро | Одлично за горива/уља | Издржљив на високом притиску |
| ФКМ | –20 до +200 степени | Одлично | Јадно | Одлична хемијска отпорност | Дуг животни век на топлом ваздуху, а не у води |
(1). Изаберите прави материјал
- Вода → ЕПДМ
- Уље/гориво → НБР или ХНБР
- Ваздух високе температуре → ФКМ
- Ниска температура → ЕПДМ или ВМК
(2). Одржавајте радну температуру испод границе материјала за најмање 20 степени
Ово значајно продужава животни век.
(3). Минимизирајте екструзиони зазор
Користите резервне{0}}прстенове ако је потребно.
(4). Следите одговарајуће смернице за компресију
Прекомерна{0}}компресија убрзава старење.
(5). Обезбедите правилно очвршћавање материјала
Добро{0}}повезани материјали трају много дуже.
(6). Избегавајте прекомерно излагање УВ зрачењу, озону или хемикалијама
(7). За доживотно{2}}критичне апликације користите Аррхениус предвиђање
Ово може проценити да ли ће печат трајати 5, 10 или чак 20 година.
1. Колико дуго О-прстенови обично трају?
У зависности од температуре, материјала и медија, О-прстенови могу да трају3–{1}} године.
Висока температура је највећи животни убица.
2. Да ли већи О-прстенови трају дуже?
Да.
Већи попречни{0}} пресеци спорије старе јер је дифузија кисеоника смањена.
3. Зашто ФКМ пропада у топлој води?
Топла вода и пара нападају ФКМ полимерну структуру, узрокујући брзо отицање и губитак еластичности.
4. Да ли је ЕПДМ најбољи избор за системе пијаће воде?
Да.
ЕПДМ има одличну отпорност на воду, пару и хлорамине.
5. Да ли Аррхениус прорачуни заиста могу предвидети животни век О-прстена?
Да-када се гранични услови контролишу и када се медијски ефекти разумеју.
Ксиамен Јинсхун Сеалинг Тецхнологи Цо., Лтд.
ПрофесионалниКина за{0}}произвођач и извозник прстенова
ОЕМ / ОДМ за глобалне брендове • Стабилан квалитет • Конкурентне цене • Брза испорука
Ми снабдевамо:
- НБР О-прстенови
- ЕПДМ О-прстенови
- ХНБР О-прстенови
- ФКМ (Витон) О{0}}прстенови
- Прилагођено обликоване гумене заптивке
- Не-стандардне{1}} величине опрстенова
📩 Тражите велепродају, дистрибуцију или ОЕМ/ОДМ партнерство?
Контактирајте нас сада на:хттпс://ввв.јинсхунсеалинг.цом/
Хајде да вам помогнемо да направите високо{0}}поуздане заптивне производе за глобална тржишта.
